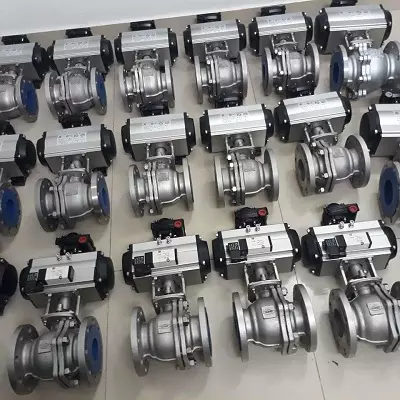

Van bi điều khiển khí nén DN100

Van bi điều khiển khí nén DN100

Là một loại van bi sử dụng bộ chuyền động khí nén để đóng mở, điều tiết dòng chảy của lưu chất, áp lực của khí nén làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục vít làm xoay bi van một góc 90 độ được kết nối với đường ống có kích thước 114mm bằng mặt bích vững chắc.

Có hai loại là: tác động kép dùng khí nén cho cả hai chu trình đóng và mở van và tác động đơn dùng khí nén cho một chu trình đóng hoặc mở, chu trình còn lại sẽ dùng lực nén (lực đàn hồi) của lò xo để thực hiện.Van có thiết kế chắc chắn, độ ổn định và độ bền các bộ phận cao.

Thân van được sản xuất tại Đài Loan, Hàn Quốc bằng các vật liệu chịu ăn mòn cao khác nhau để phù hợp với từng môi trường ứng dụng theo yêu cầu của khác hàng. Bộ điều khiển khí được sản xuất tại Đài Loan, Hàn Quốc, có thân bằng hợp kim nhôm, nhẹ và bền, hoạt động ổn định, bao gồm 02 loại, van 2 đường khí nén (Double action) hoặc van một đường khí nén (Spring return).

Van có các ưu điểm về chất lượng, giá bán cạnh tranh, sản phẩm được sản xuất tại Đài Loan, hoàn toàn đáp ứng được các yêu cầu sử dụng của khách hàng. Các van bi điều khiển bằng khí nén được lắp ráp hoàn chỉnh với bộ truyền động đơn hoạt động (lò xo quay trở lại) hoặc bộ truyền động tác động kép. Tất cả các van và thiết bị truyền động được kiểm tra và phát hành với chứng nhận xác nhận các chức năng thiết bị truyền động trước khi vận chuyển.

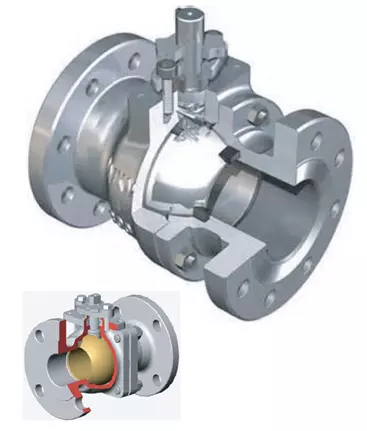

Cấu tạo của van

Van bi khí nén DN100 có cấu tạo từ hai bộ bận chính đó là :

1. Phần van bi cơ

Van bi được mô tả như là một thiết bị cơ khí điều khiển, hướng dẫn và điều chỉnh dòng chảy của các loại chất lỏng bằng cách mở một quả bóng có lỗ mở ở giữa. Việc mở cửa được gọi là cảng. Bằng cách xoay tay cầm trên van bi, điều này bằng tay mở / đóng cổng kiểm soát áp suất từ dòng chảy của chất lỏng. Độ bền và “tắt” hoàn hảo / shutoff là những gì làm cho van bi lợi thế hơn các loại van khác.

Van được tìm thấy trong cuộc sống hàng ngày của chúng ta và có thể không được chú ý. Ví dụ, có những ống dẫn nước ở bồn rửa, trong các vòi của chúng ta. Có van bên trong máy giặt, máy rửa chén, lò sưởi gas, vòi nước ngoài, tủ lạnh và nhiều thứ nữa. Các loại ngành công nghiệp sử dụng van cho sản phẩm của họ.

Các ngành công nghiệp này bao gồm điện tử, điện, ô tô, in ấn, nhựa, hàng dệt, kim loại, y tế, hóa học và thực phẩm. Các ngành công nghiệp sử dụng van bi thường có nhu cầu hỗ trợ áp suất và nhiệt độ cao vượt quá 480 độ. Việc vận hành và sửa chữa được thực hiện một cách dễ dàng mà không bị tháo gỡ ra khỏi đường ống.

Van bi thường được làm bằng thép, đồng, sắt, đồng hoặc PVC, Có kích thước từ 0,2 đến 11,81 inch. Các hệ thống điều khiển phức tạp hơn sử dụng các van điều chỉnh lưu lượng thông qua đường ống sẽ cần thêm một bộ truyền động. Bộ truyền động điều khiển van có thể bằng khí nén hoặc vận hành bằng động cơ điện và giữ cho nó được đặt đúng cách để dòng chảy của chất lỏng chính xác với áp suất và lưu lượng của đường ống

Tùy thuộc vào ứng dụng sẽ xác định loại van bi đang được sử dụng. Các thông số kỹ thuật cần được xem xét để xác định van thích hợp là nhiệt độ và áp suất, số cổng, kích thước van, loại vật liệu thân, kết nối đầu cuối và cấu hình.

• Vật liệu thân: Gang, Thép, Inox,….
• Bi: Inox 304, Hợp kim mạ Crom
• Seal: EPDM, FPM (Viton)
• Seat: Van Bi: PTFE; Van Bướm: EPDM, FPM, NBR, HYPALON
• Trục van : SUS410 (Thông thường) hoặc SUS304 hoặc SUS314 (Theo yêu cầu)
• Kích cỡ : DN100

• Kiểu nối: Hàn, ren, bích,…
• Xuất xứ: Đài Loan, Hàn Quốc,…

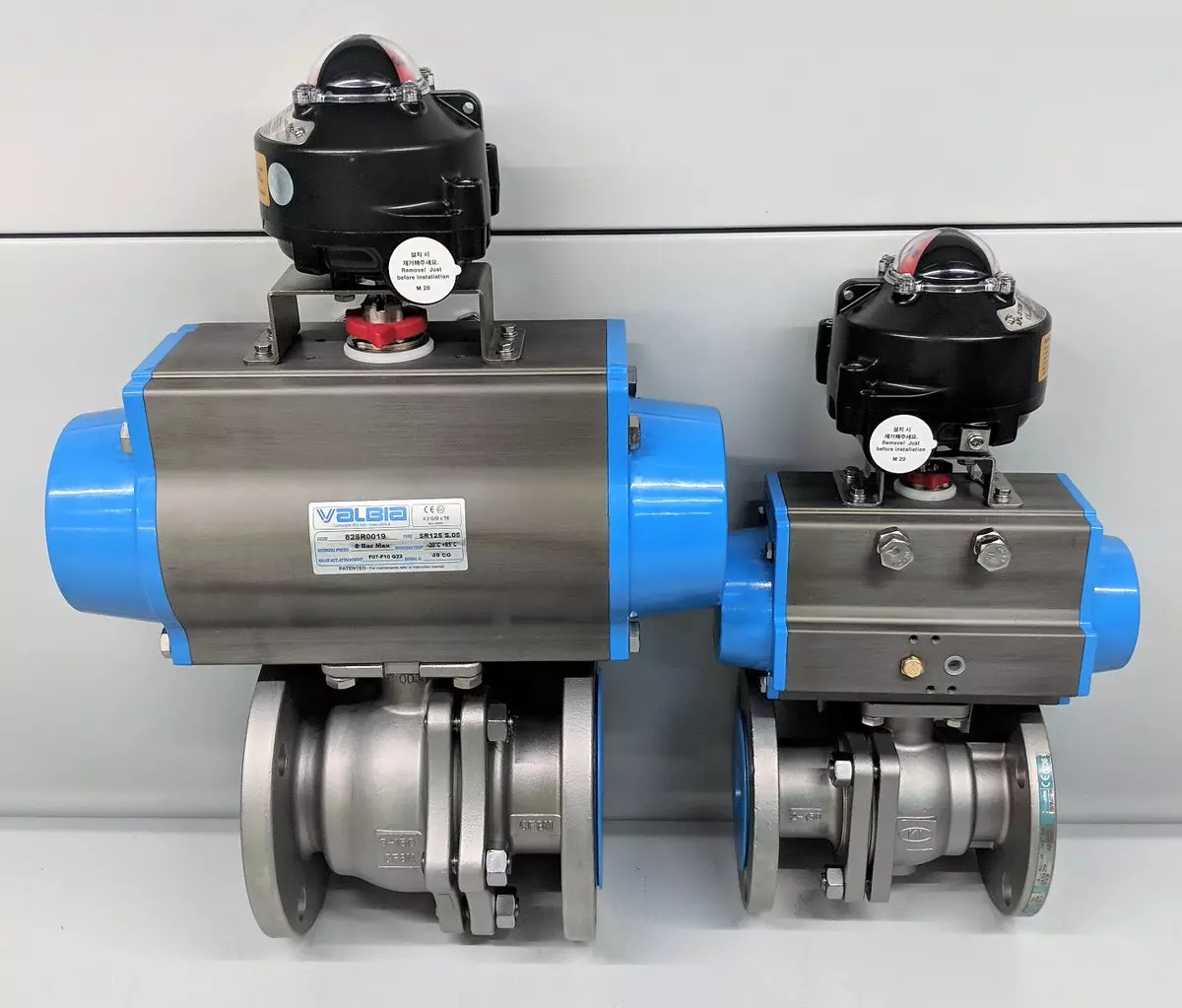

2. Bộ khí nén.

Bộ truyền động bằng khí nén đơn (single acting) hoặc kép (double acting) được lắp cho cho van bi hoặc bướm để van hành tự động trên hệ thống đường ống. có hai dạng: Tác động đơn và Tác động kép và cùng chung mục đích là để đóng hoặc mở van được chế tạo từ vật liệu hợp kim nhôm nguyên khối được phủ một lớp sơn tĩnh điện chống bám bụi và chống ăn mòn, kéo dài tuổi thọ, đạt tiêu chuẩn IP67.

Bộ truyền động / van truyền động có thể được trực tiếp nhờ lỗ được làm ở dưới cùng của bộ truyền động theo ISO 5211 – DIN 3337 hoặc thông qua bộ điều hợp cụ thể. Phía trên của bộ truyền động được thực hiện theo VDI / VDE 3845 Tiêu chuẩn NAMUR và cho phép thiết lập các phụ kiện như CAM và cảm biến vị trí.

• Áp suất khí điều khiển: 1 – 7 bar
• Kiểu hoạt động: tác động kép (Double Acting) hoặc tác động đơn (Spring Return)
• Áp suất làm việc Max: PN10 ~ 16Bar
• Thân: Hợp kim nhôm
• Nhiệt độ làm việc: 60 – 180 độ C
• Xuất xứ: Đài Loan, Hàn Quốc,…
• Bảo hành: 12 Tháng
• Có thể lắp cho van bướm để trở thành van bướm điều khiển khí nén.
