Giới thiệu về loại van bướm ARV

Tìm hiểu về loại van bướm ARV

Tìm hiểu về hãng ARV

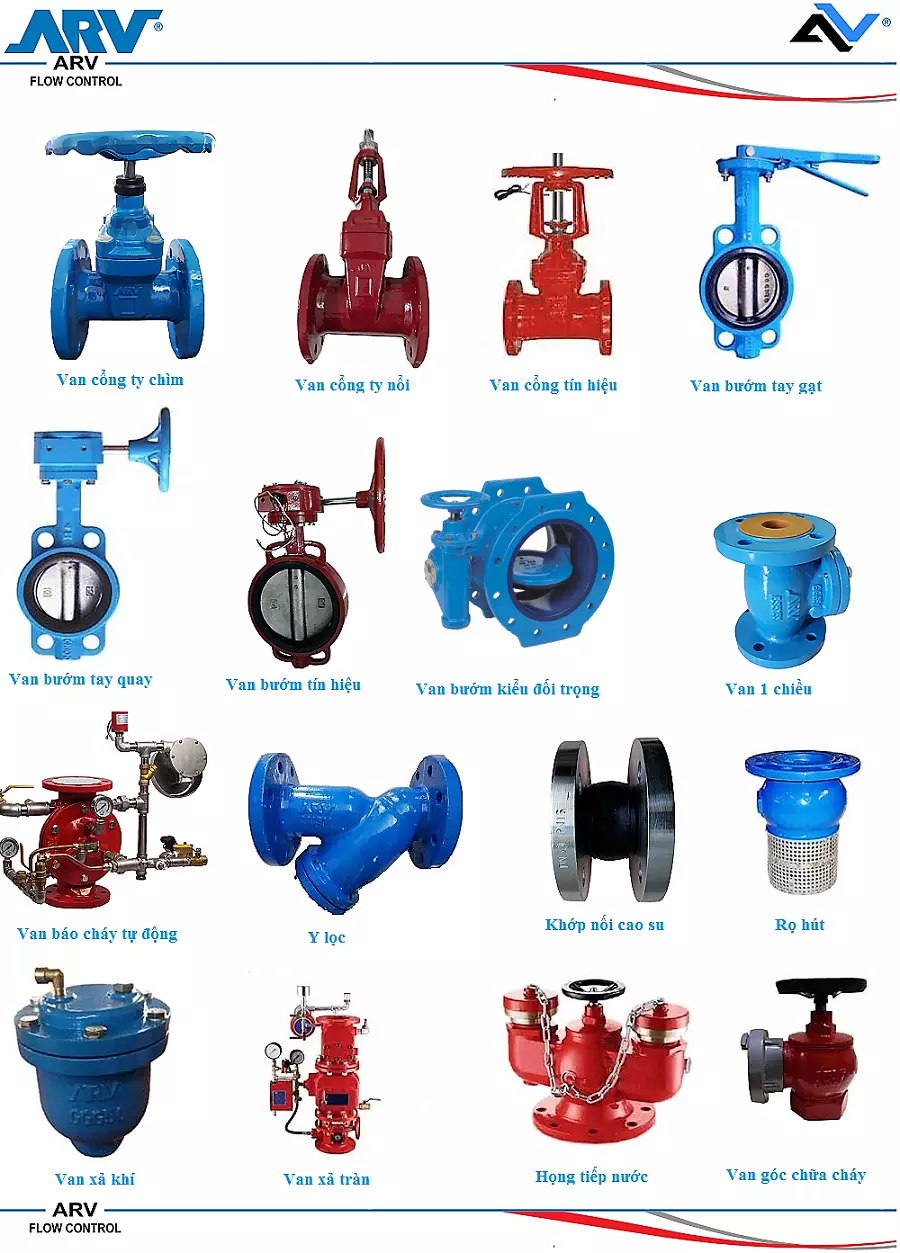

Hãng ARV là hãng van nổi tiếng đến từ Malaysia chuyên sản xuất các loại van công nghiệp với chất lượng tốt giá thành hợp lý được đánh giá cao từ những người sử dụng.Khách hàng thường xuyên sử dụng loại van này thì nên chú ý đến loại van của hãng ARV ngày vì những ưu điểm nổi bật của nó.Hãng ARV sản xuất rất nhiều loại van công nghiệp ra thị trường như : van bướm,van cầu,van cổng,van một chiều,khớp nối,van tín hiệu điện,…Tất cả các sản phẩm đều được chúng tôi nhập khẩu trực tiếp với đầy đủ giấy tờ CO,CQ đầy đủ chủng loại,kích thước,chất liệu cấu tạo và số lượng nhiều để phục vụ khách hàng.Khi mua hàng sản phẩm được chúng tôi bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển toàn quốc.

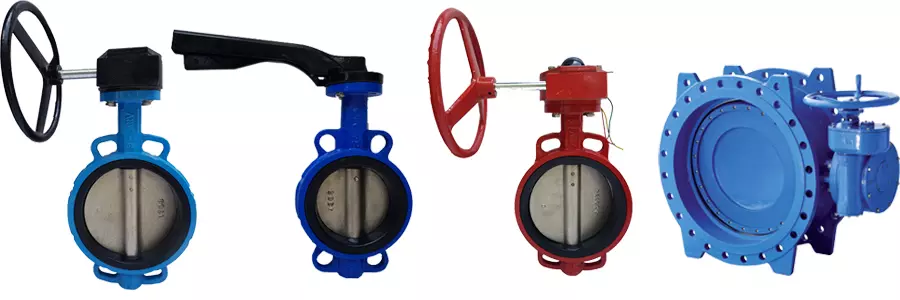

Van bướm ARV là gì ?

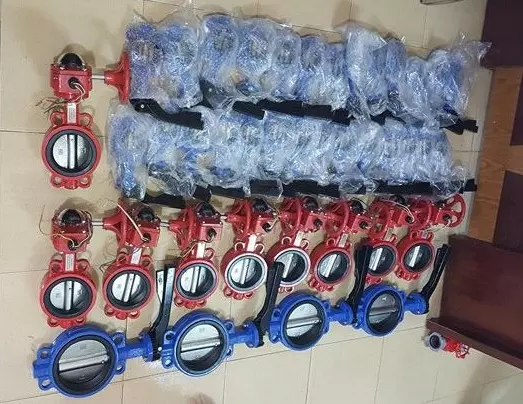

Van bướm ARV là loại van được sản xuất tại Malaysia được chúng tôi nhập khẩu trực tiếp .Van được sử dụng để điều tiết ( hoặc dùng để đóng/mở đường ống) dòng chảy trong đường kính ống có kích thước lớn bằng cách cánh bướm xoay theo các góc độ khác nhau. Môi trường làm việc của van thường là hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống PCCC, đường ống dầu, khí, hóa chất….Van có dải kích thước từ DN40 đến DN1000 chịu được áp lực khá cao lên đến PN16 sử dụng được trong môi trường nhiệt độ từ -45°C đến 200°C.Hiện nay tại kho của chúng tôi có đầy đủ các loại van bướm ARV như: van bướm tay gạt,van bướm tay quay,van bướm tay quay mặt bích,van bướm tín hiệu điện,….Với số lượng lớn để phục vụ đủ nhu cầu sử dụng của khách hàng.

Thông số kĩ thuật

• Hãng sản xuất: ARV
• Địa chỉ sản xuất: L28-03-03A, PJ Exchange, No 16A, Persiaran Barat, 46050, Petaling Jaya, Selangor Darul Ehsan, Malaysia.
• Xuất xứ: Malaysia.
• Kích thước van: DN40 đến DN1000.
• Áp suất làm việc: PN10-PN16.
• Vật liệu: Gang cầu
• Sơn: Eboxy giúp chống lại sự ăn mòn của môi trường.
• Gioăng: Cao su NBR rất bền và kín.
• Môi trường làm việc: Hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống PCCC, đường ống dầu, khí, hóa chất….
• Nhiệt độ làm việc: -45 đến 200°C

Cấu tạo và nguyên lý hoạt động của van

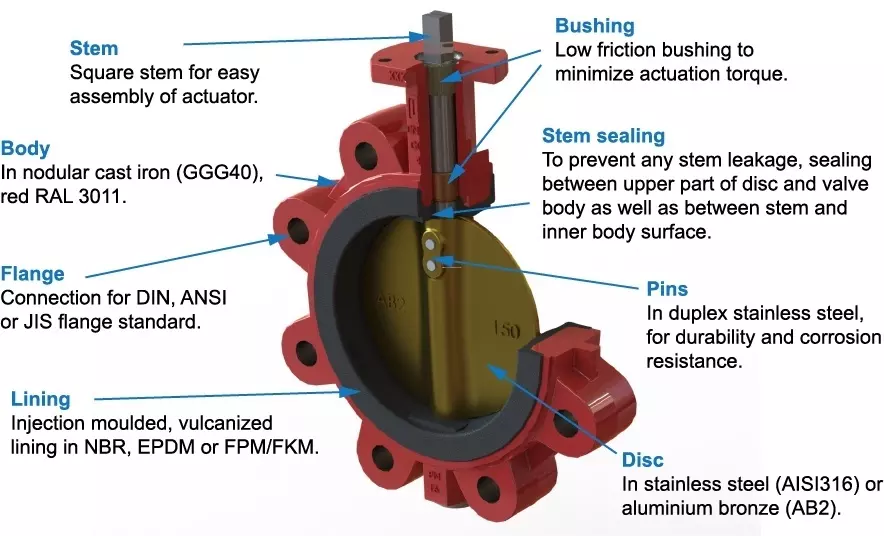

Giới thiệu về cấu tạo của van

Có cấu tạo đơn giản giống các loại van bướm thông thường khác bao gồm: thân, trục, đĩa, bộ phận làm kín, bộ phận điều khiển và một số bộ phận bánh răng định vị, bulong…

– Thân van: có dạng khung tròn đúc liền khối bằng kim loại gang cầu. Trên thân van có các lỗ để bắt bulong cố định van vào hệ thống đường ống.Thân được phủ 1 lớp Sơn Eboxy giúp chống lại sự ăn mòn của môi trường.

– Đĩa van: có dạng cánh bướm, được gắn cố định với một đầu của trục van, có thể xoay một góc 90 độ so thân van.Phần này tùy theo trường hợp để chọn chất liệu cấu tạo nhưng thông thường là được làm bằng inox.

– Trục van: Là trục truyền động bằng Inox, hoặc gang…, một đầu gắn với đĩa van, một đầu gắn các thiết bị điều khiển.

– Bộ phận làm kín: Là bộ phận đảm bảo sự khít kín giữa các mặt kết nối như giữa đĩa van thân van, thường được chế tạo bằng cao su, PDFE, TEFLON.

– Thiết bị điều khiển: có thể là tay gạt, tay quay vô lăng, bộ điều khiển điện, bộ điều khiển khí nén… kết nối với trục van, để truyền động điều khiển hoạt động đóng mở.

Cách hoạt động

Ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, chắn ngang dòng chảy lưu chất. Khi tác động lực vào thiết bị điều khiển tay gạt, tay quay(bộ điều khiển tự động là cấp điện hoặc khí nén), lực tác động truyền đến trục van và đĩa van, khiến đĩa van xoay theo góc mở. Khi đó, dòng lưu chất đã được mở, có thể chảy qua van lưu lượng tùy thuộc góc mở của đĩa van. Và trạng thái mở hoàn toàn tương ứng vị trí góc mở của đĩa van vuông một góc 90 độ với thân van.

Ưu điểm và ướng dụng chung của các loại van bướm

Ưu điểm

– Van bướm rất thuận lợi cho vệc thao tác để mở và được thực hiện một cách nhanh chóng

– Vòng xoay 90° của tay cầm tạo ra sự đóng kín hoặc mở van hoàn toàn. Van bướm lớn thường được trang bị một bộ hộp số, nơi mà tay cầm bằng bánh răng được nối với thân. Điều này làm đơn giản hoá hoạt động của van, nhưng có mức phí cao hơn.

– Van bướm tương đối rẻ hơn so với các van khác

– Van bướm đòi hỏi vật liệu ít hơn cho thiết kế của van. Loại van bướm mà kinh tế nhất là loại wafer phù hợp giữa hai mặt bích ống. Một loại khác, thiết kế dạng lug wafer, được giữ ở vị trí giữa hai mặt bích ống bằng bu lông nối hai mặt bích và đi qua các lỗ ở viền ngoài của van. Hơn nữa, chất liệu để sản xuất van bướm thông thường cũng rẻ hơn.

– Van bướm cần ít không gian

– Điều này là do thiết kế nhỏ gọn của van bướm, đòi hỏi không gian ít hơn đáng kể so với các loại van khác.

– Van Bướm đòi hỏi ít công việc bảo trì hơn

– Độ tin cậy và giảm yêu cầu bảo trì của bướm (Butterfly valve) làm cho van bướm trở nên phổ biến. Mức độ mài mòn giảm giúp cho tuổi thọ của van bướm lâu hơn so với các loại van khác. Điều này cũng làm giảm đi chi phí vận hành trực tiếp và cắt giảm thời gian cần thiết để bảo trì van.

Ứng dụng

Van có thể được sử dụng cho nhiều ứng dụng khác nhau. Chúng hoạt động tốt trong các ứng dụng cấp nước đường ống lớn và các ứng dụng bùn sệt. Dưới đây là một số ứng dụng điển hình của van bướm:

• Nước lạnh, khí, khí gas, cứu hỏa..
• Chất sệt, bùn và chân không
• Nước và hơi nước nhiệt độ cao và áp suất cao
• Ứng dụng khí nén hoặc khí nén
