Đồng hồ đo nước điện từ Hansung

Đồng hồ đo lưu lượng nước điện từ Hansung là thế hệ đồng hồ đo lưu lượng thông minh do công ty Hansung của Hàn Quốc phát triển dựa trên cảm ứng điện từ của Faraday. Thiết bị được sử dụng rộng rãi trong ngành dầu khí, công nghiệp hóa chất, dệt may, luyện kim, dược phẩm, thực phẩm, đồ uống, sản xuất điện, giấy, cấp thoát nước…

Giới thiệu đồng hồ đo nước điện từ Hansung

Đồng hồ đo nước điện từ Hansung sử dụng để đo tốc độ, đo tổng thể lưu chất đi qua van với độ chính xác gần như tuyệt đối. Hoạt động ổn định dựa theo nguyên lý Faraday cảm ứng điện từ, kèm theo khả năng chống rung, chống nhiễu cao, kích thước đo rộng, phù hợp với nhiều ngành công nghiệp hiện nay như: Dầu khí, dược học, kỹ thuật hóa học, sản xuất giấy, năng lượng điện và bảo vệ môi trường.

Màn hình hiển thị LCD 2 dòng có thể kết nối với máy tính từ xa rất tiện lợi cho việc theo dõi. Ngoài ra đồng hồ nước điện từ Hansung Hàn Quốc cũng được thiết kế tích hợp khả năng chống nước tiêu chuẩn Ip67 và Ip68, thuận tiện khi sử dụng ngoài trời với nhiều điều kiện thời tiết khác nhau.

Hansung là thương hiệu sản xuất đồng hồ đo lưu lượng nước có xuất xứ từ Hàn Quốc, được thành lập hơn 30 năm trước, đội ngũ kỹ sư giàu kinh nghiệm, luôn nỗ lực hết mình để đưa ra các sản phẩm đo lượng hiệu quả và chính xác nhất. Với phương châm không ngừng đổi mới, Hansung đã và đang đưa sản phẩm ra toàn thế giới.

Cấu tạo của đồng hồ nước điện từ Hansung

Đồng hồ nước điện từ Hansung có cầu tạo từ các bộ phận chính như sau: Màn hình hiển thị LCD, thân đồng hồ mặt bích, cảm biến đo điện từ, công nghệ giao tiếp từ xa RS485 cho phép kết nối không dây với các thiết bị điện tử. Cụ thể:

• Thân đồng hồ

Thân đồng hồ là phần bao bọc toàn bộ bên ngoài đồng hồ, được làm từ chất liệu thép cacbon hoặc Nhôm đúc hoặc inox với chức năng bảo vệ các thiết bị quan trọng bên trong đồng hồ. Phần lớp lót được làm bằng chất liệu FEP có khả năng chịu được hóa chất ăn mòn cực tốt và đảm bảo sử dụng an toàn cho nước sinh hoạt.

• Phần ruột đồng hồ

Phần ruột của đồng hồ nằm bên trong bao gồm bảng mạch xử lý dữ liệu ở bên trên kết nối với chân thu tín hiệu điện cực bên dưới lớp lót. Màn hình hiển thị LCD rõ nét kết hợp với các nút điều chỉnh chế độ đo cho đồng hồ.

Phân loại đồng hồ nước điện từ Hansung

Đồng hồ đo lưu lượng nước điện từ Hansung được chia thành 2 loại chính:

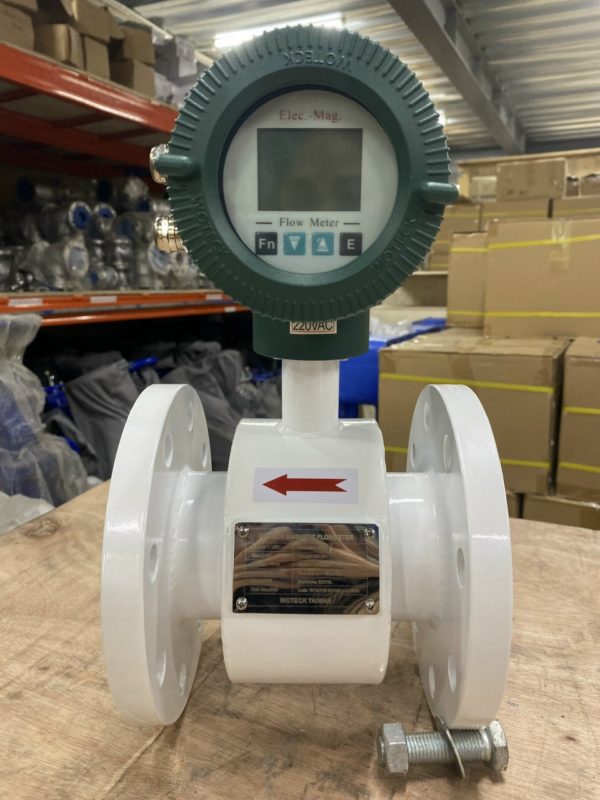

Đồng hồ nước điện từ Hansung màn hình liền

Đây là sản phẩm được thiết kế cấu tạo bộ phận hiển thị gắn liền với thân đồng hồ. Đối với dạng đồng hồ này thì cần lắp đặt ở những vị trí có không gian rộng, dễ dàng quan sát, lắp đặt hoặc bảo hành sửa chữa khi xảy ra sự cố. Giá thành của dòng đồng hồ màn hình liền khá phù hợp nên được sử dụng rộng rãi. Việc lắp đặt đồng hồ dạng này cũng khá nhanh chóng, không mất nhiều thời gian.

Đồng hồ nước điện từ Hansung màn hình rời

Loại đồng hồ này được thiết kế màn hình hiển thị tách rời với thân đồng hồ, giữa 2 bộ phận được liên kết kết với nhau bởi dây dẫn tín hiệu loại 4 lõi, 6 lõi có chiều dài 1m – 200m. Khi đồng hồ đo lưu lượng nước đi qua, tín hiệu cảm biến truyền về bộ vi xử lý trung tâm và hiển thị lên màn hình quan sát. Đồng hồ lưu lượng nước điện từ màn hình rời được sử dụng trong hệ thống chôn ngầm, không gian chật hẹp hay những nơi chúng ta không thể thường đến quan sát.

Nguyên lý hoạt động của đồng hồ nước điện từ Hansung

Đồng hồ đo nước điện tử Hansung hoạt động dựa trên nguyên lý Faraday. Théo đó, khi chất dẫn điện đi qua từ trường, điện áp được tạo ra tỷ lệ với vận tốc của lưu chất, mật độ từ trường và chiều dài của chất dẫn.

Trong thân đồng hồ, dòng điện được đặt vào những cuộn dây và gắn bên trong hoặc ngoài thân đồng hồ, mục đích là để tạo ra từ trường. Khi chất lỏng chảy ra sẽ có vai trò là chất dẫn điện, điều này tạo ra một điện áp tỷ lệ thuận với tốc độ của dòng chảy trung bình.

Điện áp này được phát hiện bởi các cảm biến được gắn bên trong thân van, sau đó được gửi đến bộ phận tính toán lưu lượng, thể tích dựa trên kích cỡ của đường ống.

Tổng quan thông số kỹ thuật đồng hồ đo nước điện từ Hansung

– Kích cỡ của đồng hồ : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 … DN1000

– Chất liệu đồng hồ: Nhôm đúc/Thép cacbon/Inox

– Điện cực: SS316L

– Sử dụng: Đo nước cất, nước thải và nước sạch

– Kiểu đồng hồ: Dạng cảm biến sensor hoặc tuabin

– Nhiệt độ: Lên đến 180 độ C

– Áp lực làm việc: PN16

– Tín hiệu in – output: 4 ~ 20 mA ( tùy chọn RS485, RS232)

– Nguồn điện áp sử dụng: 24V, 220V, 380V, Pin

– Màn hình hiển thị: LCD và 2 dòng 16 ký tự

– Chức năng: Đo lưu lượng tổng và đo lưu lượng tức thời

– Dạng đồng hồ: Màn hình rời hoặc màn hình liền

– Kiểu kết nối: Kiểu lắp ren, lắp bích, kẹp clamp

– Tiêu chuẩn kết nối: BS và JIS10K

– Thương hiệu: Hansung

– Xuất xứ: Hàn Quốc

– Thời gian bảo hành: 12 tháng, đổi trả 1-1 theo lỗi của nhà sản xuất

Ứng dụng đồng hồ đo nước điện từ Hansung

Đồng hồ nước điện từ Hansung được sử dụng trong hệ thống đường ống lưu chất như nước, nước cất, nước thải trong các nhà máy như:

– Nhà máy xử lý nước sạch

– Nhà máy xử lý nước thải

– Nhà máy sản xuất nước ngọt, nước giải khát, bia rượu…

– Nhà máy dược, thực phẩm

– Nhà máy dệt may, bột giấy

Hướng dẫn lắp đặt đồng hồ đo nước điện từ Hansung

Trước hết là cần xác định vị trí lắp đặt đồng hồ: Nếu lắp đặt đồng hồ ở trên mặt đất thì có thể lắp luôn đồng hồ cùng màn hình hiển thị tại chỗ. Nếu lắp đặt ở dưới lòng đất hoặc phía trên cao thì nên lắp đặt dạng đồng hồ màn hình rời, ngoài ra thân đồng hồ được thiết kế theo tiêu chuẩn IP68 có khả năng chống nước, bụi bẩn rất tốt nên hoàn toàn có thể yên tâm.

Cách lắp đặt đồng hồ: Đối với những đường ống nằm ngang khi lắp đặt chúng ta cần lắp thêm một chiều co chữ U ở phía sau đồng hồ, đảm bảo nước chảy qua thân đồng hồ luôn đầy nước, điều này giúp đồng hồ luôn hoạt động ổn định và chính xác.

Còn đối với đường ống thẳng đứng thì nên lắp đặt thêm van một chiều ở sau thân đồng hồ, bởi khi tắt máy bơm đi vẫn còn một lượng nước bên trong thân đồng hồ, khi lắp thêm ban sẽ giúp đồng hồ không bị sai số khi máy bơm hoạt động trở lại.

Sau khi lắp đặt xong có thể mở các van gần đồng hồ ra hết cỡ để đồng hồ dò chính xác hơn.

Địa chỉ cung cấp đồng hồ đo nước điện từ Hansung uy tín

Tuấn Hưng Phát là đơn vị nhập khẩu trực tiếp và phân phối đồng hồ đo nước điện từ Hansung uy tín tại thị trường Việt Nam. Với kinh nghiệm hơn 10 năm trong lĩnh vực cung cấp van công nghiệp, vật tư ngành nước. Chúng tôi cam kết  sẽ mang đến cho khách hàng những sản phẩm có chất lượng tốt nhất, đầy đủ giấy tờ CO, CQ, chế độ bảo hành.

Tại kho hàng của Tuấn Hưng Phát luôn có đầy đủ mẫu mã, kiểu dáng, kích cỡ đảm bảo phù hợp với vị trí và môi trường lắp đặt. Ngoài đồng hồ nước điện từ Hansung ra, chúng tôi còn phân phối các dòng như: Van bi, van bướm, van điện từ, thiết bị điều khiển điện…của các thương hiệu nổi tiếng. Quý khách hàng có nhu cầu vui lòng liên hệ theo hotline 0962498686 Ms Vân Anh để nhận báo giá và tư vấn miễn phí.
