Van Xả Tràn

Van xả tràn là gì

Van xả tràn hay ( deluge valve ) xuất hiện trong ngành phòng cháy như một thiết bị an toàn có chức năng điều kiển áp xuất đâu vào.Được lắp đặt trong các hệ thống phòng cháy và hoạt động theo cơ chế màng ngăn,giúp giảm thiểu mức độ rủi di khi sảy ra cháy ,nổ ,… gây ra .Ngoài ra van xả tràn còn được sử dụng trong các hệ thống cấp nước làm mát giúp chống hiện tượng không có nước trong mọi trường hợp

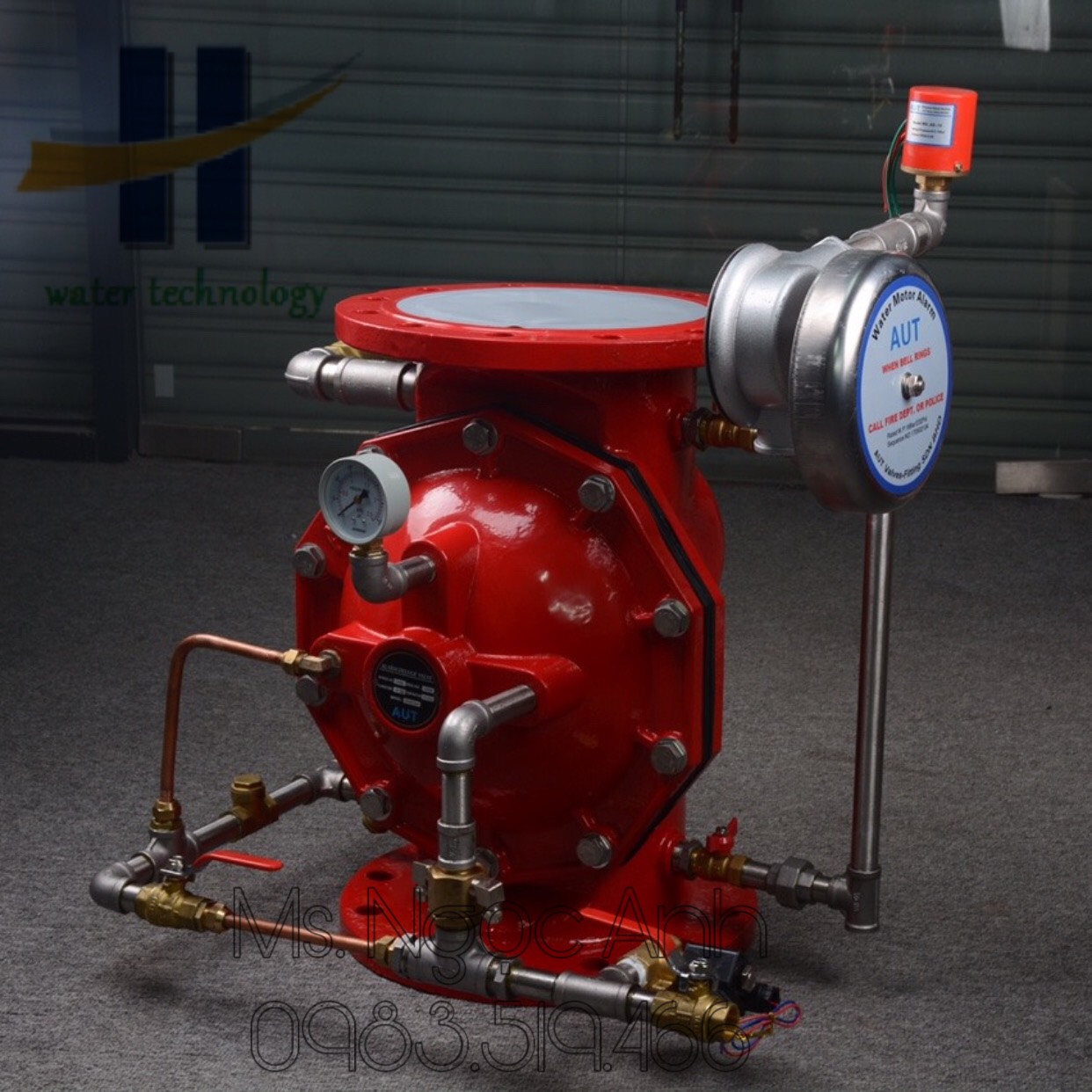

Van Xả Tràn
Van Xả Tràn



Cấu tạo van xả tràn

Van xả tràn có cấu tạo khá đặc biệt với nhiều bộ phận có chức năng và nhiệm vị riêng cụ thể như sau :

  • Thân van : được làm từ các chất liệu chịu áp lực tốt như gang thép inox tuy nhiên chủ yếu được làm từ gang được phủ một lớp sơn epoxy chống gỉ sét ăn mòn từ môi trường,được thiết kế với 2 đầu lắp bích giúp kết nối với hệ thống
  • Đĩa van : hình dạng là một đĩa tròn được bọc cao su dùng ho việc đóng mở van cho phép hoặc ngăn cản dòng lưu chất là nước đi qua
  • Lò xo trong : là bộ phận giúp van đóng mở dễ dàng hơn
  • Tay gạt: bộ phận giúp van đóng mở thủ công và người vận hàng điều chỉnh van dễ dàng
  • Công tắc áp xuất:kích hoạt thiết bị báo động khi sảy ra hỏa hoạn
  • Van điện từ : nhận tín hiệu từ bộ phận mở van giúp lưu chất chạy qua hệ thống đường ống giúp dập tắt đám cháy
  • Van bi : đảm bảo lưu chất bên trong van được ổn định
  • Đồng hồ áp xuất: dùng để do áp xuất và hiển thị cho người vận hành nhận biết áp lực nước thực tế bên trong van

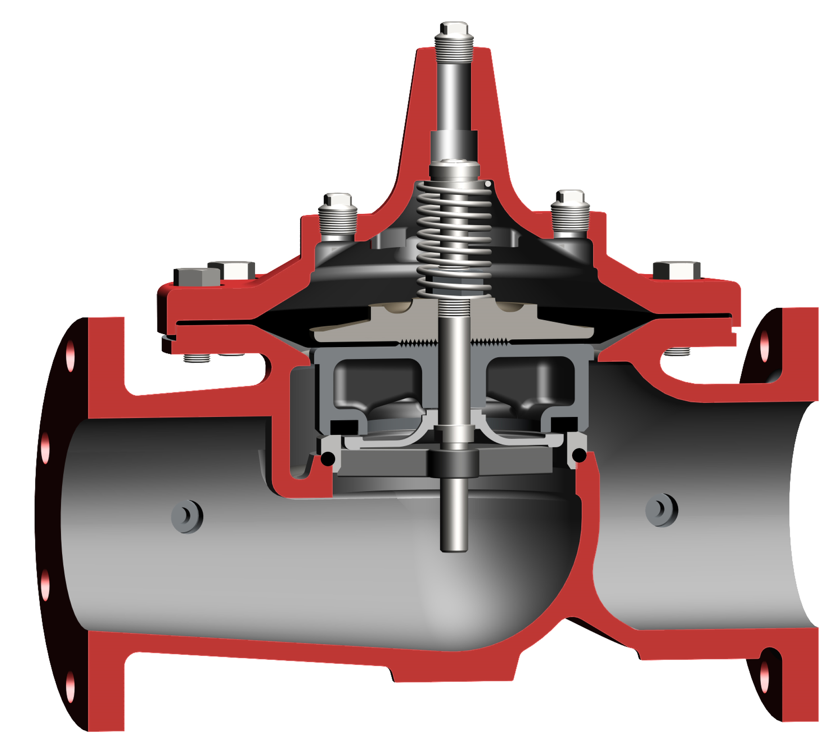

Cấu Tạo Van Xả Tràn
Cấu Tạo Van Xả Tràn

Ngoài ra van xả trà còn nhiều bộ phận khác lắp thêm như tê ren van cổng bộ lọc ,…

Nguyên lý hoạt động của van xả tràn

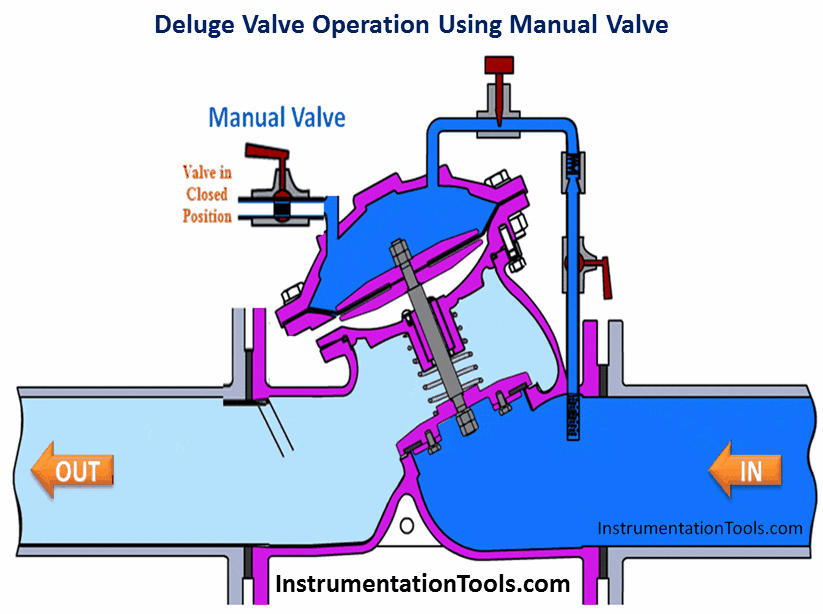

Nguyên Lý Hoạt Động Của Van Xả Tràn
Nguyên Lý Hoạt Động Của Van Xả Tràn

Van xả tràn hoạt động theo nguyên lý : khi ở trạng thái bình thường đầu ra của van sẽ không có nước phần đĩa van dưới tác động của áp xuất buồng lồi nước sẽ đấy ngã ép chặt đĩa van ngăn không cho nước thoát ra khỏi cửa van.Khi sảu ra sự cố cháy nổ cảm biến nhiệt sẽ truyền tín hiệu đến bộ điều khiển trung tâm và cũng cấp ra lệnh van điện từ mở ra, khi van điện từ mở nước ở bên trong buồng lồi sẽ chảy ra làm áp xuất tác dụng làm kín van không còn được như ban đầu.từ đó dưới tác dụng của áp xuất đầu bào đĩa van được đẩy ra làm lưu thông dòng lưu chất đưa lượng nước áp lực cao đến các họng cờ chữa cháy

Ứng dụng của van xả tràn

Hiện nay van xả tràn được sử dụng vô cùng phổ biến trong hầu hết các hệ thống phòng cháy ở chung cư khách sạn xí nghiệp ,… và được coi như là tiêu chuẩn của các hệ thống phòng cháy chữa cháy hiện nay

Chức năng và các loại van xả tràn phổ biến

Van xả tràn Đài Loan PCCC

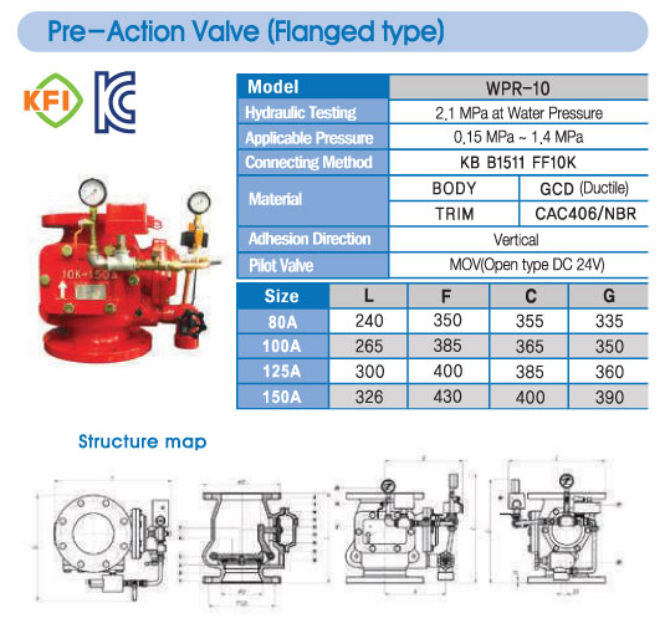

Van xả tràn Wonil Hàn Quốc

Van Xả tràn Wonil
Van Xả tràn Wonil

Ưu nhược điểm của van xả tràn

Ưu điểm

  • Giúp bảo vệ an toàn cho hệ thống ,hàn chế thiệt hại cháy nổ trong các hệ thống thiết bị
  • Giúp dập tắt các đám cháy nhanh bảo bệ tài sản và nhân mạng
  • Có tính phù hợp cao đối với các hệ thống chữa cháy của nhiều lĩnh vực khác nhau
  • Có tính hiện đại chuyên nghiệp cấu trúc bền bỉ
  • Kích cỡ đa dạng đễ dàng sử dụng đièu khiển hoạt động trong hệ thống

Hạn chế

  • Không sử dụng được trong môi trường hóa chất ăn mòn, khí , hơi , chất rắn
  • Tuy dễ dàng về mặt sử dụng nhưng van xả tràn lại có cấu tạo phức tạp yêu cầu kĩ sư lắp đặt phải có trình độ chuyên môn nhất định

Lưu ý lắp đặt van xả tràn

Khi lắp đặt van xả tràn ta cần chú ý các yếu tố sau

  • Kiểm tra hệ thống đường ống , thiết bị kích cỡ ,quy cách để lựa chọn được đúng kích cỡ van phù hợp với hệ thống
  • Chú ý lắp van theo chiều thẳng đứng để khi sử dụng được tiện lợi nhất
  • Vị trí lắp van cần chú ý khoảng các van với mặt đất tối thiếu là 1 mét các tường 1.2m ỏ bên dưới mặt đất cần có hệ thống thoát nước để hỗ trợ cho van
  • Không nên đặt van ở những nơi khuất tầm nhìn hoắc quá nhiều vật cản vì bộ cẩm biến sẽ bị che mất không nhận được tín hiệu báo cháy để và nước ra bên ngoài nhằm dập tắt đám cháy

Mua van xả tràn ở đâu

Tuấn Hưng Phát là đơn vị nhập khẩu có tuổi đời và chỗ đứng nhất định trên thị trường van nói chung và van PCCC nói riêng. Các sản phẩm của chúng tôi được nhập trực tiếp từ thị trường Hàn Quốc và Trung Quốc có đầy đủ giấy tờ chứng minh chất lượng và nguồn gốc xuất xứ cung với chính sách bảo hành dài lâu làm thêm phần yên tâm cho quý khách hàng khi đã tin tưởng và sử dụng các sản phẩm van bên Tuấn Hưng Phát
