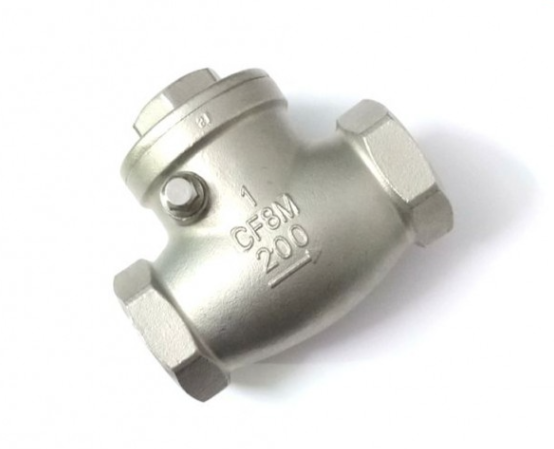

Van 1 chiều lá lật inox lắp ren

Van 1 chiều lá lật inox lắp ren

Van 1 chiều Inox lắp ren là dòng van mà chỉ cho phép lưu chất đi qua theo một huớng nhất định mà không cho phép chảy ngược lại. Giúp chống dòng chảy ngược là hiện tượng tụt áp bên trong đương ống từ đó hạn chế sự cố trong đường ống.

Có thiết kế là một đĩa thân van tròn và lật lên lật xuống để thực hiện quá trình đóng mở, với đặc tính cho dòng chảy chỉ đi qua theo một hướng nhất định và ngăn nước chạy theo chiều ngược lại. Van được sử dụng trong các hệ thống sản xuất đồ uống nước giải khát, nước tinh kiết và trong các nhà máy xăng dầu , hóa chất ,….

Van được chế tạo từ vật liệu thép không rỉ 304L hoặc 316L . là loại vật liệu chống ăn mòn rất tốt chịu được áp xuất và nhiệt độ cao. Van 1 chiều lá lật thường có 2 kiểu kết nối chính đó là lắp ren (DN 8-DN50) và lắp bích ( từ DN 50 trở lên ).

Van 1 chiều lá lật nối ren Wonil

Là dòng van mới được Tuấn Hưng Phát nhập về để tăng thêm sự lựa chọn kho khách hàng ngoài van của Trung Quốc. Van được sản xuất theo công nghệ cảu Hàn Quốc và bằng vật liệu Inox. Kết nối với đường ống theo chuẩn ren NPT. Van có kích cỡ bé từ DN 50 trở xuống.

Van 1 chiều lá lật inox lắp ren thường được lắp đặt theo phương ngang và sử dụng chính sức nước làm nguyên tắc đóng mở. Thanh chốt bản lề là bộ phận chính làm nên việc đóng mở của van. Ngoài ra van một chiều lá lật lắp ren có thể lắp đứng với cấu tạo có thêm lò so để đóng nắp đĩa van

Thông số kĩ thuật cơ bản của van một chiều lá lật lắp ren Wonil

• Kích cỡ : DN15 – DN50.
• Vật liệu: inox chuẩn 304 hoặc 316.
• Áp lực làm việc: PN16, PN25.
• Nhiệt độ tối đa: 0-180 độ C.
• Đệm chống va đập: Teflon, PTFE
• Kiểu lắp đặt trên đường ống: Lắp ren trong chuẩn NPT
• Môi trường làm việc: Nước, hóa chất, xăng dầu,….
• Xuất xứ:Hàn Quốc

Cấu tạo và kích thước của van

Van một chiều là lật Inox Wonil lắp ren có cấu tạo chính gồm những bộ phận sau

• Thân van(1): được đúc hoàn toàn bằng vật liệu Inox 304,Inox 316, ren NPT
• Nắp van (2): là bộ phận nắp phía trên thân van kết hợp cùng với thân van để tạo thành một khối thống nhất, có thể tháo rời để kiểm tra báo dưỡng van
• Trục van (4): hay còn gọi là ty van thường được làm bằng thép mật độ cao để có thể chịu được lực tác động khi đóng mở van đặc biệt khi ở trong môi trường có áp lực lớn
• Đĩa van (5) : được kết nối với thân van qua trục van là bộ phận trực tiếp ngăn chặn hoặc cho lưu chất đi qua
• Bulong,ron kín (6,7) : là bộ phận cố định trục van và làm kín van tranh hiện tượng rò rỉ

•

Nguyên lý hoạt động

Ở trạng thái bình thường không có dòng lưu chất chảy qua thì dưới tác dụng cảu trọng lực hoặc lò xo (đối với loại van lắp dứng) thì đỉa van ở trạng thái đóng tức là ngăn không cho dòng lưu chất chảy ngược lại. Khi có dòng lưu chất chảy qua thì đĩa van sẽ được đẩy lên khỏi vị trí đóng 1 góc 90 độ và cho phép dòng lưu chất đi qua và khi hết dòng chảy thì đĩa van sẽ đóng lại và không cho dòng lưu chất đi qua.

Ưu điểm của van một chiều lắp ren

• Được chế tạo bằng vật liệu inox nên có độ bề cao hạn chế được ăn mòn han rỉ dưới tác động của dòng lưu chất
• Chịu áp xuất và nhiệt độ cao rất tốt
• Kích thước phổ biến và có chuẩn ren NPT dễ dàng kết nối với nhiều loại đường ống
• Lắp đặt dễ dàng thiết kế đơn giản cho việc tháo rời vệ sinh bảo dưỡng
• Đa dạng môi trường sử dụng

ứng dụng của van một chiều lá lật lắp ren

• Dùng trong các hệ thống sản xuất nước sạch ,độ uống , nước giải khát
• Các nhà náy sản xuất thức ăn chăn nuôi
• Hệ thống lò hơi
• Nhà máy luyện kim

Mua van 1 chiều lá lật Inox lắp ren Wonil ở đâu

Tuấn Hưng Phát là đơn vị nhập khẩu đầu tiên và duy nhất của thương hiệu Wonil Hàn Quốc. Cam kết hàng đầy đủ giấy tờ nguồn gốc xuất xứ rõ ràng và chế độ bảo hành lâu dài lên đến 24 tháng đối với thương hiệu Wonil.
