Bẫy hơi là gì

Bẫy hơi hay tiếng anh gọi là steam trap là thiết bị lắp đặt trong các hệ thống hơi nóng dùng để tách nước ngưng ra khỏi không khí. Việc sử dụng bẫy hơi sẽ giúp hệ thống hoạt động mà không sảy ra hiện tượng thất thoát lưu chất hữu ích .Theo đó có thể thu thập một lượng lớn lưu chất hữu ích từ lượng lưu chất ban đầu. Bẫy hơi được xem như một loại van tự động vì có thể tự đóng, mở hoặc điều biến tự động.

Vai trò của bẫy hơi

Chức năng chủ yếu của bẫy hơi là loại bỏ lượng nước ngưng và các khí không ngưng tụ đồng thời giảm thiểu hiện tượng thất thoát hơi giúp giảm thiểu việc thất thoát năng lượng. Nếu không sử dụng bẫy hơi thì nước ngưng trong đường ống sẽ gây cản trở và giảm lưu lượng của dòng chảy và giảm năng xuất truyền tải nhiệt của thiết bị. Đồng thời khi nước ngưng tích tụ quá nhiều trong hệ thống sẽ gây ra hiện tượng thủy kích làm pháp hủy hệ thống ,thiết bị và ngầy nguy hiểm cho người vận hành. Những loại khí không ngưng tụ khi không được loại bỏ sẽ gây hiện tượng ăn mòn.

Nguyên lý hoạt động

Về cơ bản bẫy hơi hoạt động dựa trên sự khác biệt về tính chất giữa hơi và nước ngưng . nước ngưng sẽ tập trung ở điểm thấp nhất vì hơi nước có thể tích lớn hơn gấp nhiều lần ( khoảng 1600 lần ) so với trạng thái lỏng của nó khi ở cùng nhiệt độ và áp xuất. Vì thế bẫy hơi có thể chia làm 3 loại chính sử dụng các tính chất khác nhau để loại bỏ nước ngưng ra khỏi hệ thống đồng thời giữ hơi không bị thất thoát trong quá trình vận hành và các loại bẫy hơi chính hiện này là :

  • Bẫy hơi cơ học : dựa trên sự chênh lệch về khối lượng riêng giữa hơi nước và nước ngưng
  • Bẫy hơi nhiệt động : dựa trên sự chênh lệch về đông năng
  • Bẫy hơi nhiệt tĩnh : dựa trên sự chênh lệch về nhiệt độ

Các loại bẫy hơi phổ biến hiện nay

Như đã nói bên trên bẫy hơi là dòng thiết bị có nhiều loại hình cấu tạo và hoạt động theo các nguyên lý khác nhau nên chúng tôi sẽ giới thiệu đến quý khách hàng một vài dòng bẫy hơi chủ yếu và được sử dụng phổ biến trên thị trường hiện nay.

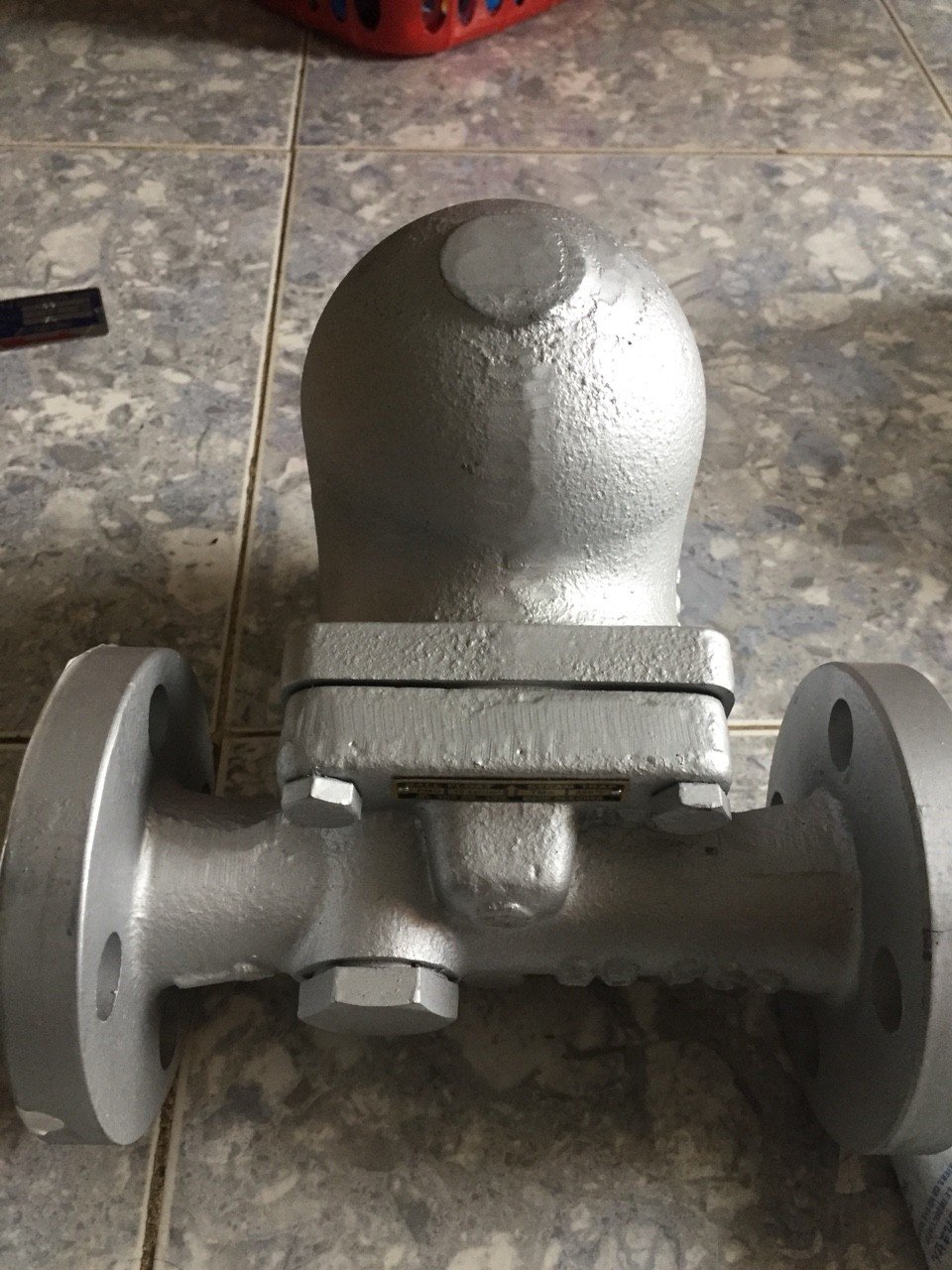

Bẫy hơi phao bi

Là dòng bẫy hơi cơ học hoạt động dựa trên sự chênh lệch khối lượng riêng của nước ngưng và hơi nước do vậy khi hoạt động nước ngưng sẽ có khối lượng riêng nặng hơn và di chuyển xuống khu vực thấp nhất trong hệ thống.

Cấu tạo của bẫy hơi phao : bi phao là một quả cầu kim loại đủ nhẹ để có thể nổi trên mặt nước được thiết kế để có thể mở van khi có nước và đóng van khi đã xả hết nước.

Nguyên lý hoạt động : khi lưu chất (gồm khí ,hơi ,nước ngưng) đi qua bẫy hơi do chênh lệch về khối lượng riêng thì chỉ có hơi nước được đi qua và nước ngưng nặng hơn sẽ chìm xuống dưới khi lượng nước ngưng đã đủ nhiều bên trong khoang chứa thì bi phao sẽ nổi lên mở đường dẫn nước ngưng ra ngoài sau khi xả hết nước ngưng thì bi phao hạ xuống và đóng đường dẫn lại.

Vì sử dụng sự chênh lệch về khối lượng riêng nên việc chọn kích thước bẫy hơi bi phao vô cùng quan trọng và cần biết những thông số của hệ thống như áp xuất tối đa và lưu lượng nước ngưng được tạo ra để có lựa chọn phù hợp.

Bẫy Hơi Phao Bi
https://vandieukhien.net/?p=6509&preview=true

Bẫy hơi đồng tiền

Là dạng bẫy hơi nhiệt động vận hành dựa trên sự chệnh lệch vận tốc , lưu lượng , áp xuất của hơi nước và nước ngưng.

Cấu tạo của bẫy hơi đồng tiền : gồm có thân bẫy , nắp bẫy hơi , đồng tiền , bộ lọc

Nguyên lý hoạt động : khi hơi nước đi vào bên trong của bẫy hơi đồng tiền ngay ở vị trí cửa có bộ phận lọc giúp loại bỏ hết các tạp chất cặn bẩn và bên trong bẫy chỉ có 1 bộ phận di chuyển được đó là đồng tiền phía bên trên đồng tiền có một buồng nhỏ đè xuống đĩa van và đóng van. Áp xuất trong buồng nhỏ sẽ đè xuống đĩa van khi áp xuất buồng nhỏ giảm nhiệt độ và ngưng tụ áp xuất trên đĩa van giảm xuống làm van nâng lên và xả nước ngưng ra ngoài.

Bẫy Hơi Đồng Tiền

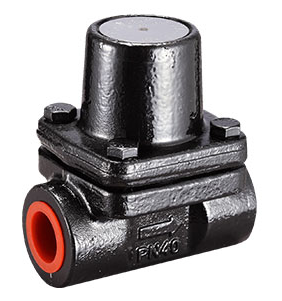

Bẫy hơi lưỡng kim

Bẫy hơi hoạt động dựa trên sự chênh lệch về nhiệt độ của hơi so với pha lỏng, hơi chứa nhiều nhiệt năng hơn nước ngưng do vậy năng lượng này có thể dùng để điều khiển bẫy hơi hoạt động

Cấu tạo chính : bên trong bẫy có 1 thanh kim loại thay đổi hình dạng mạnh mẽ khi thay đổi nhiệt độ

Nguyên lý hoạt động : khi nước ngưng đi vào bẫy hơi thì khi đó nhiệt độ thấp thanh kim loại co lại van ở trạng thái xả , khi hơi đi vào thì nhiệt độ tăng làm thanh kim loại thay đổi hình dạng chuyển sang đóng van xả, tránh thất thoát hơi. Bẫy hơi lưỡng kim chỉ hoạt động khi nhiệt độ thay đổi nên cần được cân chỉnh theo dải áp xuất hoạt động tương xứng

Bẫy Hơi Lưỡng Kim
Bẫy Hơi Lưỡng Kim

Ưu và nhược điểm của các loại bẫy hơi

Bẫy hơi kiểu phao

Ưu điểm :

  • Có thể thoát nước ngưng liên tục tại nhiệt độ hơi. Là ưu điểm lớn nhất cửa bẫy hơi dạng này so với các dạng bẫy hơi khác
  • Có thể điều chỉnh lượng nước nương chảy ra nhiều hay ít rất tốt mà không chịu ảnh hưởng của sự dao động và đột ngột của áp xuất hay tốc độ dòng chảy
  • Chỉ cẩn gắn lỗ thông hơi tự động thì bẫy có thể thoát khí dễ dàng
  • Có lưu lượng lớn so với kích cỡ của nó

Nhược điểm :

  • Ít nhạy cảm hơn so với các loại bẫy hơi khác
  • Có thể bị hỏng do bị kẹt hoặc bị dính
  • Khi sử dụng trong các môi trường đặc biệt có áp xuất cao thì bẫy cần phải tinh chỉnh khá phức tạp.

Bẫy hơi nhiệt động

Ưu điểm :

  • Có thể hoạt động hết công xuất mà không cần điều chỉnh hay thay đổi bên trong
  • Thiết kế nhỏ gọn đơn giản mà có sức chưa nước ngưng lớn
  • Sử dụng được trong môi trường áp xuất cao và hơi quá nhiệt mà không bị tác dộng bởi xâm thực hay rung. Cấu tạo từ thép không rỉ chống lại sự ăn mòn
  • Không bị hư hại do nghẹt hay không thể nghẹt khi lắp đặt đúng quy cách
  • Bảo trì dễ dàng do bộ phận duy nhất chuyển động là đông tiền (đĩa van)
  • Âm thanh phát ra khi hoạt động làm cho việc kiểm tra bẫy trở nên dễ dàng

Nhược điểm

  • Bẫy sẽ không hoạt động khi có độ chênh áp thấp hoặc khi vận tốc chảy qua bề mặt phía dưới đĩa không đủ cho áp xuất thấp hơn
  • Bẫy xả khí có thể gây tiếng ồn và điều này hạn chế việc sử dụng trong khu không nên có tiếng ồn
  • Cần cẩn thận không sử dụng bẫy hơi quá lớn có thể làm tăng chi kì mài mòn

Bẫy hơi nhiệt tĩnh

Ưu điểm

  • Có thể điều chỉnh chể độ xả nước
  • Van luôn ở trạng thái mở nên cho phép thoát khí và xả nước ngưng ở mức tối đa
  • Có thiết kế đơn giản nhưng lại lý tưởng để tách không khí hay nước ngưng tụ trong hệ thống khí khởi động nồi hơi

Nhược điểm

  • Dễ bị hư hao do bị bào mòn hoặc bị chất bẩn ngưng tụ bên trọng bãy hơi
  • Tốc độ phản ứng không nhanh khi có sự thay đổi bất ngờ áp xuất hoặc trường hợp quá tải

Lắp đặt bẫy hơi trong nhà máy chuẩn quy cách

Cách lắp đặt chuẩn nhất

  • Lắp theo đúng chiều của bẫy hơi và chiều di chuyển của hơi
  • Chọn cóc ngưng hơi và cóc xả nước ngưng phù hợp với lưu lượng việc này cần tính toán lưu lượng nước nhưng và chọn loại bẫy có lưu lượng phù hợp
  • Lắp đặt bẫy hơi đúng theo phương ngang hoặc dọc vì không thể đem loại bẫy hơi phương ngang hoặc dọc lắp cho nhau được
  • Nên lắp lọc Y ở phía trước bẫy hơi để tách cặn bẩn làm nghẹt bẫy hơi
  • Lắp đặt thêm kính quan sát đầu ra của bẫy hơi ở những vị trí trọng yếu để quan sát nước ngưng có thoát ra đều hay không

Các vị trí cần lắp đặt bẫy hơi

1 đặt bẫy hơi ở cuối đường ống chính để lấy nước ngưng

Tại vị trí này chỉ cần lắp đặt 2 van cầu và 1 bẫy hơi là được và không cần lắp thêm kính quan sát và lắp theo sơ đồ van cầu+bẫy hơi+van cầu

2 đặt bẫy hơi giảm áp trên đường ống chính

Tại vị trí này ở phía trước van giảm áp hơi nóng cần lắp đặt thêm bộ tách nước ngưng sau đó mới lắp đặt bẫy hơi để đưa nước ngưng ra khỏi hệ thống . việc này cần thiết để chất lượng hơi được tốt hơn và tránh tình trạng thủy kích gây hư hỏng thiết bị

3 đặt bẫy hơi phao tại bộ giải nhiệt

Tại vị trí này chỉ cần lắp đắt 1 van cầu và 1 bẫy hơi tùy vào lưu lượng mà ta lựa chọn bẫy hơi sao cho phù hợp

4 đặt bẫy hơi tai vị trí gia nhiệt

Tại vị trí này cụm bẫy hơi chỉ cân 2 van cầu và 1 bẫy hơi .tùy vào lưu lượng và cồng xuất của bộ phận trao đổi nhiệt mà ta tính toán lắp bao nhiêu bẫy và chon soze bẫy hơi phù hợp với lưu lượng

nhưng lưu ý khi sử dụng bẫy hơi

  • Kiểm tra thường xuyên lượng nước thoát có đều và ổn định hay không thông qua kính quan sát
  • Thường xuyên kiểm tra lưới lọc hoặc lọc Y để loại bỏ các chất căn bẩn để cho bây hơi luôn sạch và hoạt động ở trạng thái tốt nhất
  • Định kì bảo dường ống và bẫy hơi theo thời gian chỉ định của của nhà sản xuất hoặc tùy theo trạng thái của hệ thống bẫy hơi

Mua bẫy hơi ở đâu

Tuấn Hưng Phát là đơn vị nhập khẩu trực tiếp thiết bị từ chính hãng sản xuất mà không qua trung gian nên luôn đảm bảo chất lược và giá thành tốt nhất cho quý khách.
